Mainboard ASUS TUF GAMING Z690-PLUS D5 WIFI (Intel Z690, Socket 1700, ATX, 4 khe RAM DDR5)

• Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12 *
• Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

• 4 x DIMM, Tối đa 128GB, DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 Non-ECC, Bộ nhớ không đệm *
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)
• OptiMem II

* Các loại bộ nhớ được hỗ trợ, tốc độ dữ liệu (Tốc độ) và số lượng mô-đun DRAM khác nhau tùy thuộc vào cấu hình CPU và bộ nhớ, để biết thêm thông tin, hãy tham khảo www.asus.com để biết danh sách hỗ trợ bộ nhớ.

• 1 x DisplayPort **
• 1 x cổng HDMI® ***

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ tối đa 4K @ 60Hz như được chỉ định trong DisplayPort 1.4
*** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.
**** Hỗ trợ độ phân giải VGA phụ thuộc vào độ phân giải của bộ vi xử lý hoặc card đồ họa.

• 1 x khe cắm PCIe 5.0 x16

Bộ chip Intel® Z690 **

• 1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4)
• 1 x khe cắm PCIe 3.0 x4
• 2 x khe cắm PCIe 3.0 x1

* Vui lòng kiểm tra bảng phân đôi PCIe trong trang web hỗ trợ.
** Hỗ trợ Bộ nhớ Intel® Optane Dòng H trên khe PCIe gắn PCH

• Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110
  • Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4

Bộ chip Intel® Z690 **

• Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
• Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
• Khe cắm M.2_4 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)
• 4 x cổng SATA 6Gb / s

* Công nghệ lưu trữ nhanh Intel® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Công nghệ Lưu trữ Nhanh Intel® hỗ trợ Bộ nhớ Intel® Optane Dòng H trên các khe cắm M.2 gắn với PCH.

• 1 x Intel® 2.5Gb Ethernet
• TUF LANGuard

• Wi-Fi 6E
• 2×2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
• Hỗ trợ dải tần 2,4 / 5 / 6GHz *
• Đã sẵn sàng cho phần cứng Bluetooth v5.2 **

* Quy định của WiFi 6E 6GHz có thể khác nhau giữa các quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên.
** Chức năng Bluetooth v5.2 sẽ sẵn sàng trong Windows 11 trở lên.

• 1 x Cổng USB 3.2 Gen 2×2 (1 x USB Type-C®)
• 2 x cổng USB 3.2 Gen 2 (2 x Type-A)
• 5 x cổng USB 3.2 Gen 1 (4 x Type-A + 1 x USB Type-C®)

USB phía trước (Tổng số 7 cổng)

• 1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)
• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

• Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
• Hỗ trợ phát lại lên đến 24-Bit / 192 kHz

Tính năng âm thanh:

• Che chắn âm thanh
• Cổng ra S / PDIF quang phía sau
• Tụ âm thanh cao cấp
• Các lớp PCB âm thanh chuyên dụng
• Bìa âm thanh

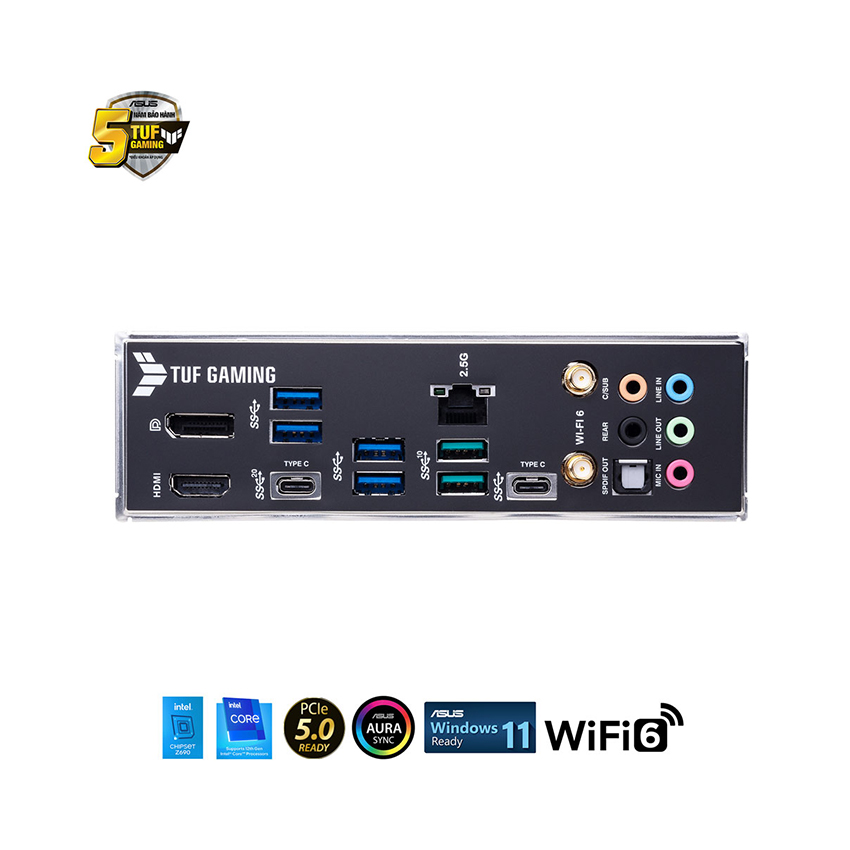

• 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)
• 2 x USB 3.2 Gen 2 ports (2 x Type-A)
• 5 x USB 3.2 Gen 1 ports (4 x Type-A + 1 x USB Type-C®)
• 1 x DisplayPort
• 1 x HDMI® port
• 1 x Wi-Fi Module
• 1 x Intel® 2.5Gb Ethernet port
• 5 x Audio jacks
• 1 x Optical S/PDIF out port

• Đầu cắm quạt CPU 1 x 4 chân
• 1 x đầu cắm Quạt OPT CPU 4 chân
• Đầu cắm bơm AIO 1 x 4 chân
• 4 x 4 đầu cắm Chassis Fan

Liên quan đến quyền lực

• 1 x đầu nối Nguồn chính 24 chân
• Đầu nối nguồn 1 x 8 chân + 12V
• 1 x đầu nối nguồn 4 chân + 12V
• Liên quan đến lưu trữ
• 4 x khe cắm M.2 (Phím M)
• 4 x cổng SATA 6Gb / s

USB

• 1 x đầu nối USB 3.2 Gen 2 (hỗ trợ USB Type-C®)
• 1 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

• 3 x tiêu đề Gen 2 có thể định địa chỉ
• 1 x đầu cắm AURA RGB
• 1 x Xóa tiêu đề CMOS
• 1 x tiêu đề Cổng COM
• 1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
• 1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung
• 1 x đầu cắm Thunderbolt ™

• DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)
• Bảo vệ quá dòng DRAM nâng cao
• Bảo vệ ESD
• TUF LANGuard
• Bảo vệ quá áp
• Két sắt
• I / O mặt sau bằng thép không gỉ

ASUS Q-Design

• M.2 Q-Latch
• Q-DIMM
• Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
• Q-Slot

Giải pháp tản nhiệt của ASUS

• Tản nhiệt M.2
• Thiết kế tản nhiệt VRM

ASUS EZ DIY

• Bộ bảo vệ đòn bẩy ổ cắm CPU
• ProCool
• Tấm chắn I / O gắn sẵn
• SafeDIMM

Đồng bộ hóa AURA

• Đầu cắm AURA RGB
• Tiêu đề Gen 2 có thể định địa chỉ

• AURA Creator
• Đồng bộ hóa AURA
• Quạt Xpert 4
• Chống ồn AI hai chiều

AI Suite 3

• Hiệu suất và Tiện ích tiết kiệm điện

TurboV EVO
EPU
DIGI + VRM
TUF GAMING CPU-Z
Xử lý âm thanh DTS
MyAsus
Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)
WinRAR
UEFI BIOS
ASUS EZ DIY

• ASUS CrashFree BIOS 3
• ASUS EZ Flash 3
• Chế độ ASUS UEFI BIOS EZ

• 2 x cáp SATA 6Gb / s
• Điều khoản khác
• 1 x ăng ten di chuyển Wi-Fi ASUS
• 2 x Gói cao su M.2
• 1 x gói vít SSD M.2
• 1 x hình dán TUF GAMING

Phương tiện cài đặt

• 1 x hỗ trợ DVD

Tài liệu

• 1 x thẻ chứng nhận TUF
• 1 x Hướng dẫn sử dụng

12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
